齒面節線為晶線的錐齒輪稱為螺旋錐齒輪，螺旋錐齒輪可以有多種不同形式的分類方法，因分類方法的不同，其叫法也不盡相同。

一般以下面兩種方法分類的螺旋錐齒輪最為常見。

(一)按齒面節線分類

1．圓弧齒錐齒輪錐齒輪的齒面節線是圓弧的一段，習慣上叫做圓弧齒錐齒輪，

圖 2—1(a)。它是采用銑刀盤在銑齒機上以分度切削法切制而成的。這種齒輪目前用得最為 普遍。Y225-YS2250型號的銑齒機都是加工圓弧齒錐齒輪的機床。由于是圓弧齒，還可以采用磨齒的方法加工出精度高的圓弧齒錐齒輪。

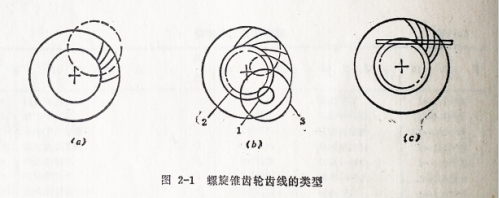

 圖2-1螺旋錐齒輪齒線的類型

2．延伸外擺線錐齒輪錐齒輪的齒面節線是延伸外擺線的一段，叫延伸外擺線錐齒輪，圖2—1(b)。有一個滾圓1在基圓2上作純滾動，另有一動圓3和滾圓1固聯在一 起，則動圓3上任意一點所走的軌跡就叫做延伸外擺線。這種齒輪是用特殊銑刀盤以連 續切削法加工的。在切齒過程中，銑刀盤上的滾圓1沿工件上的基圓2作純滾動。刀盤 的旋轉運動和工件的旋轉運動結合起來，就能使工件得到一定齒數的連續分度，并能形 成齒線的形狀。 3.準漸開線錐齒輪這種錐齒輪是用錐形滾刀以連續切削法加工而成，其齒面節線 蘭似于延長漸開線或縮短漸開線圖2一l(c)。由于齒輪的嚙合質量不好，刀具制造比較困難，故已極少應用。

 (二)按輪齒齒高分類 依照輪齒大端和小端的齒高是否相等進行分類

 1．收縮齒錐齒輪  收縮齒錐齒輪的齒高是從輪齒的大端向小端方向逐漸收縮的。收縮齒中又可分為兩種：圖2—2(a)是沿齒寬徑向間隙不相等的收縮齒，圖2—2(b)是沿齒寬徑向間隙相等的收縮齒。徑向間隙相等的錐齒輪是指錐齒輪的齒頂平行于配對齒輪的齒根，于是齒輪的面錐角不再與節錐頂點相交。

    圓弧齒錐齒輪大多采用收縮齒。

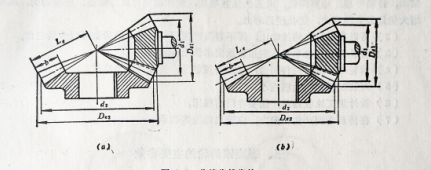

圖2-2收縮齒錐齒輪

    2．等高齒錐齒輪  等高齒錐齒輪的齒高是從輪齒的大端到小端方向相等的，圖2-3。這種齒輪的面錐角、節錐角、根錐角都相等。延伸外擺線齒錐齒輪一般都采用等高齒。加工等高齒錐齒輪要比加工圓弧錐齒輪簡便一些。

圖 2-3 等高齒錐齒輪
